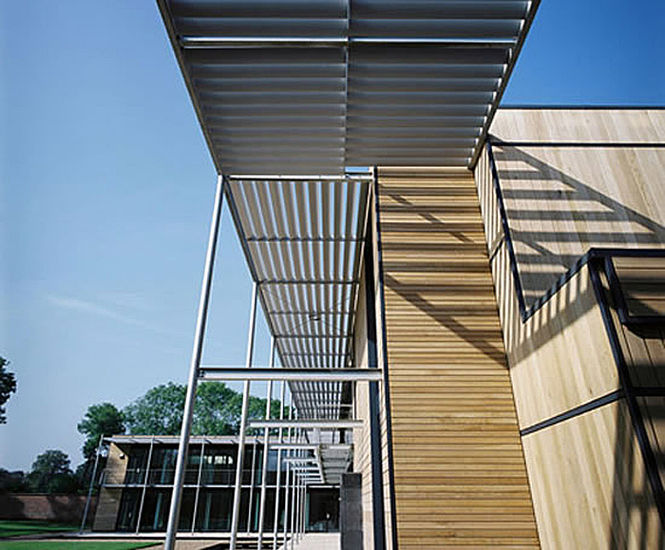

CS Airfoil is a fixed aluminium brise soleil system designed for external solar shading, helping to reduce solar heat gain and lower energy use in buildings. The system uses fin-shaped blades in a range of sizes, with multiple bracket and mounting options to suit different façade designs and layouts.

  • Fixed external solar shading system with fin-shaped aluminium blades
  • Reduces solar heat gain and supports compliance with energy efficiency regulations
  • Multiple blade sizes from 100mm to 430mm for design flexibility
  • Birdsmouth, compound angle, and parallel off-set brackets for varied installation needs
  • Helps reduce reliance on air conditioning and lowers building CO2 emissions
  • Custom bracket widths and closing plates available to suit project requirements
  • Allows filtered daylight and outward views while reducing glare

Applications

  • Commercial building façades
  • Office developments
  • Educational facilities
  • Healthcare buildings
  • Retail environments
  • Public sector buildings

Dimensions

Blade widths: 100mm, 151mm, 203mm, 270mm, 320mm, 380mm, 430mm

Bracket widths: 50mm or 100mm standard, custom widths available

Materials

Made from extruded aluminium blades and brackets

Stainless steel fixing brackets

Installation

Birdsmouth, compound angle, and parallel off-set fixing brackets

Bracket angles: 45°, 90° standard; 30° and 60° on request

Four-hole fixing brackets recommended for blade spans over 3500mm

Main screw ports for some brackets must be tapped to suit M8x50mm screws

Accreditations

Supports compliance with Approved Document L2 (2002) Building Regulations for energy efficiency
